SS304 Distillasiyon Kuleleri için Dalgalanmış Metal Yapı Paketi
SS304 dalgalanmış metal yapı ambalajının açıklaması

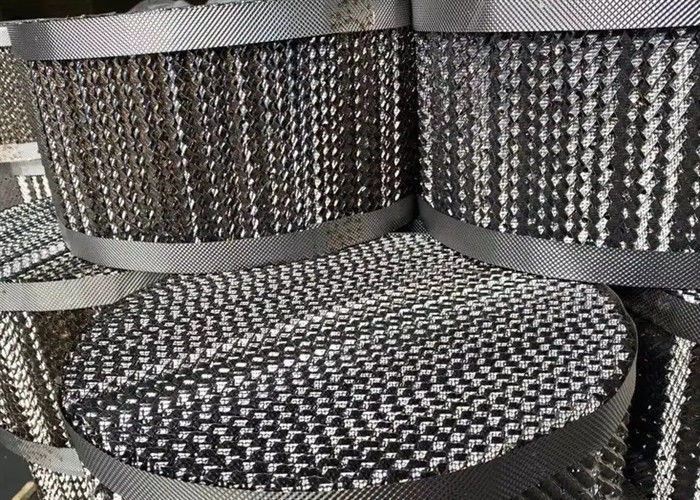

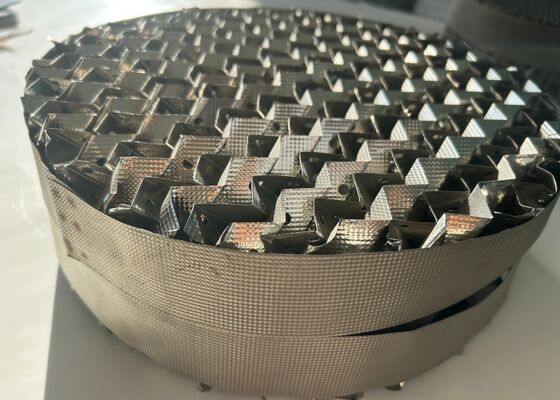

SS304 dalgalanmış metal yapılandırılmış ambalaj, delikli dalgalanmış levha ambalajı olarak da bilinir,yoğun mikro deliklerle damgalanmış ve düzenli dalgalanmış şekillere basılmış 304 ince paslanmaz çelik levhalardan oluşan çoklu parçalardan yapılmıştır.. Yakın dalgalanmış levhalar ters eğimli yönlerde (30° veya 45°) düzenlenir.ve her bir paketleme tabakası, düzenli bir form oluşturmak için damıtma kulelerinin içindeki üst tabakaya karşı 90°'da çapraz olarak yığılır., eşit gaz-sıvı akış kanalları.
Plak yüzeylerindeki mikroporozlu yapı, sıvı dağılımını ve yüzey nemlenmesini optimize ederek, kule içindeki kanal akışını ve duvar akışını etkili bir şekilde ortadan kaldırır.Yüksek kaliteli SS304 paslanmaz çelikten yapılmış, bu yapılandırılmış ambalaj yüksek mekanik dayanıklılığı, mükemmel korozyon direnci ve istikrarlı kütle transferi performansını dengeler.Kimyasal işleme kullanılan vakum ve hassas damıtma kuleleri.
Teknik veri sayfası:
| Parametreler |
Spesifikasyon |
| Malzeme Seçenekleri |
SS304,316L,304L,SS316L |
| Yüzey Alanı |
125750 m2/m3 (işlem ihtiyaçlarına göre özelleştirilebilir) |
| Basınç düşüşü |
1050 Pa/m (30% rastgele ambalajlamadan% 50 daha düşük) |
| HETP (Teorik bir levhaya eşdeğer yükseklik) |
0.2×0.5m (yüksek saflık için optimize edilmiş) |
| Kapasite (Cs Faktörü) |
0.05 ̇0.12 m/s (yüksek verimlilik) |
| Çalışma sıcaklığı |
-200°C'den +550°C'ye kadar (malzemeye bağlı) |
| Korozyona Direnci |
Mükemmel (316L asidik/klorür ortamlar için) |
| Sertifikalar |
ISO 9001 |
Ortak Spesifikasyonlar
- Malzeme: SS304 (ihtiyacı olmayan: SS304L, SS316, SS316L)
- Standart modeller: 125Y, 250Y, 350Y, 500Y, 700Y; X tipi düşük basınçlı seri mevcuttur
- Plaka kalınlığı: 0.15mm ∙ 0.25mm
- Tek paketleme yüksekliği: 50mm / 100mm / 200mm
- Özel: kule çapı, paketleme yüksekliği, talep üzerine yüzey işlemi
SS304 dalgalanmış metal yapı ambalajının özellikleri
- Yüksek Ayrımlama Verimliliği: Büyük spesifik yüzey alanı (ortak modeller: 125Y/250Y/350Y/500Y m2/m3),Parçaların hassas ayrımı için yüksek teorik plaka sayısına ulaşmak için yeterli gaz-sıvı temas alanı.
- Ultra Düşük Basınç Düşüşü: Düzenli geometrik akış yolları gaz akış direncini azaltır, özellikle vakum damıtma çalışma koşullarında enerji tüketimini tasarruf eder.
- Yüksek sıvı işleme kapasitesi: Yüksek boşluk kesiri tasarımı, yüksek yüklü sürekli kule çalışması için uygun büyük gaz-sıvı akışını destekler.
- Mükemmel sıvı dağıtımı: Perforasyonlu delikler kaba ve ince çift sıvı dağıtımı gerçekleştirir, yatay sıvı karışımını güçlendirir ve sıvı kayıtsızlığı akışını önler.
- Üstün SS304 Malzeme Performansı: Oksidasyona, zayıf asit ve organik çözücü korozyona karşı dayanıklı, -200 °C'den 400 °C'ye kadar istikrarlı çalışma sıcaklık aralığı, dayanıklı kullanım ömrü,kolay temizleme ve kirlenme karşıtı.
- Özelleştirilebilir Boyut: OEM özelleştirilmiş özelliklerini destekleyen 150mm'den 12000mm'ye kadar kule çaplarına uyan dairesel segmentli paketleme bloklarına üretilebilir.
SS304 dalgalanmış metal yapı ambalajının uygulamalar
Petrokimyasal İşleme:
Ham petrol atmosferik/vakum damıtma
Aromatik (BTX) ayrım sütunları
Olefin arıtma sistemleri
Solvent geri kazanma üniteleri
Gaz Arıtma:
Asit gazı çıkarmak için amine kontaktorları
Glikol dehidrasyon kuleleri
LNG arıtma trenleri
CO2 yakalama ve emici sütunları
Özel kimyasal:
Yüksek saflıkta farmasötik damıtma
Elektronik sınıflı kimyasal üretim
Mükemmel kimyasal ayrımlama işlemleri
Özel kimyasal:
Yüksek saflıkta farmasötik damıtma
Elektronik sınıflı kimyasal üretim
Mükemmel kimyasal ayrımlama işlemleri
Üretim süreci:
Malzeme Seçimi
XRF analizi ile doğrulanmış yüksek saflıklı alaşımlar.
Hassas Gürültme
CNC hidrolik şekillendirme ± 0,5° açı doğruluğunu sağlar.
Yüzey Tedavisi
Elektropoliz (Ra ≤0,4μm) veya kirlenmeye karşı PTFE kaplama.
Kalite Kontrolü
Boyut doğrulama için 3 boyutlu lazer taraması.
Tuz püskürtme testi (kavrulmuş varyasyonlar için 1000+ saat).
