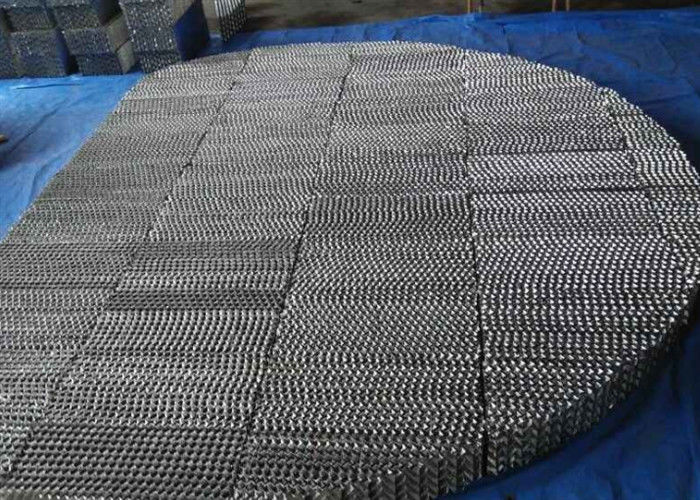

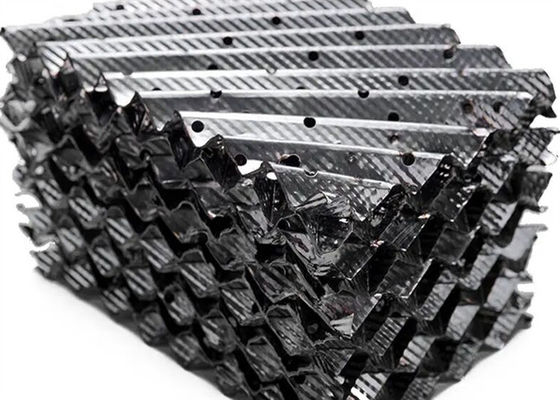

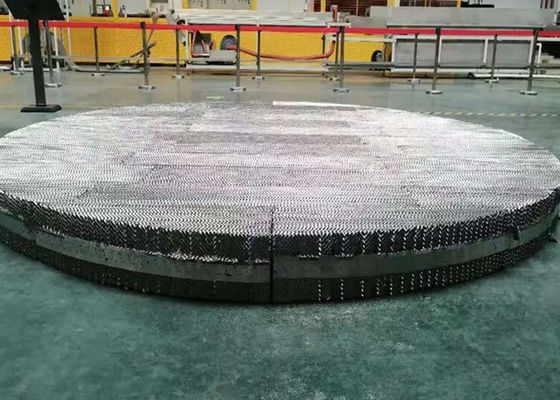

Metal yapılandırılmış ambalaj, yüzeyinde kanal dalgalanması olan delikli plakadan yapılır ve metal tel kaz ambalajının yapısal özelliği olarak kalır.
Metal Yapı kule ambalajı, kütle transferi verimliliğini artıran tekdüze sıvı dağılımını ve yüzey ıslatma yeteneğini güçlendirir.Metal yapılandırılmış ambalajlar, belirli yüzey büyüklüklerinde, boşluk oranı yüksek ve ağırlık hafif; Gaz yolunun eğriliği küçük ve düzenli, basınç düşüşü düşük; Radyal difüzyon iyi, gaz sıvı teması yeterlidir.
Metal Yapılandırılmış AmbalajAvantajlar
| Paketlenmiş sütunlar |
Çerezli sütunlar |
| Daha düşük basınç düşüşü önemli bir güç tasarrufu sağlar (gücün% 5'ten fazla azaltılması mümkündür). |
Daha yüksek basınç düşüşü, ama daha kısa sütunlar. |
| (Tasarım kapasitesinin %40'ına kadar düşebilir.) |
Etkili bir işletim için sınırlı bir dönüşüm (tipik olarak tasarım kapasitesinin 60-70%) |
| Destilasyon yoluyla saf argon üretimini sağlar, bu nedenle saf bir hidrojen kaynağına olan ihtiyacı ortadan kaldırır. |
Yüksek basınçlı damıtmada kullanılabilir. |
Metal Yapılandırılmış AmbalajAvantajlar
1Yapılandırılmış ambalajın basınç düşüşü önemli
Yapılandırılmış ambalajdaki gaz-sıvı iki fazlı zar temasının, geçirgen tepsideki iki fazın kabarcık temasından farklı olduğu için,Dolu kule basınç düşüşü sadece tarama tepsisinin 1/4 ila 1/6'sıdır.Örneğin, yapılandırılmış paketleme üzerindeki kuledeki çalışma direnci 3.5-4.2 kPa, altındaki çalışma basıncı sadece 35-45 kPa,Alt kule hala hala tarama tepsisi kulesini kullanıyor, ve çalışma direnci değişmez, bu nedenle alt kule çalışma basıncı buna karşılık 0,05 ~ 0,06 MPa, genellikle 0,44 ila 0,48 MPa azalır,böylece hava kompresörünün ocağı gücü %5 ila %7 azaltılabilir..
2Yüksek verimlilikli yapılandırılmış paket ayrımı
Üst sütunun çalışma basıncı ne kadar düşükse, oksijen, azot ve argon ayrımı, özellikle oksijen ve argon ayrımı o kadar büyüktür.Oksijen ekstraksiyon hızı %1 ila %3 artırabilir., ve argon ekstraksiyon oranı % 5 artırabilir. % 10, uygulama, hava ayırma ekipmanlarının oksijen ekstraksiyon oranının % 99'dan fazla olduğunu kanıtladı.ve argon ekstraksiyon oranı % 80'den fazla.
Destilasyon sütununun ekstraksiyon hızı, özellikle argon ekstraksiyon hızı için, üst sütuna giren genişleme havasının miktarına büyük ölçüde bağlıdır.Bu nedenle, turbo-geniştiricinin izentropik verimliliği ve süper şarj cihazının süper şarjı sürekli olarak iyileştirilir.Bu oran, damıtma sütununun ekstraksiyon hızını artırmanın anahtarıdır.
3Normal ambalajın küçük bir sıvı tutma kapasitesi vardır.
Yapılandırılmış paketlenmiş sütunun hacmi genellikle sütun hacminin sadece% 1 ila 6%'ıdır, tartma sütununun tutma kapasitesi ise sütun hacminin% 8 ila 10%'udur.Küçük sıvı tutma kapasitesi, sıvının kulede kısa bir süre kalacağı ve çalışma basıncı düşüşünün küçük olduğu anlamına gelirYapılandırılmış paketleme kulesi %40 ila %120 arasında tasarlanabilir.Shanggang No'daki 12000m3/h hava ayrıştırma tesisinin üst kulesinin oksijen üretimi.5 Tesis 9000~14000mm3/h aralığında ayarlanabilir ve çalışma yük aralığı sadece 75%~117%'dir.
4Normal paketleme boşluğu büyüktür.
Yapılandırılmış ambalajın boşluk oranı% 95'ten fazladır.Dolgu katmanının boşluk oranından çok daha az olanAynı yük için, dolu kule kulesi, geçirmez kuleden daha küçüktür; genel olarak, kesit alanı, geçirmez kuleden sadece yaklaşık% 70'dir.büyük ölçekli hava ayırma ekipmanları için avantajlıdır.
5. Cihazın başlatma süresi çok kısaltılır
Hava ayırma cihazının başlangıç süreci ürün çıkışı işlemidir.Bu nedenle, başlangıç süresinin kısaltılması enerji tasarrufu ve hava ayırma ekipmanlarının tüketimini azaltmanın yollarından biridir.. Hava ayırma ekipmanının başlama zamanı, genişleme makinesinin oksijen çıkışına kadar çalıştırılması için gereken zamana atıfta bulunur.Normal düzeltme sırasında tutulan sıvı miktarı büyük ölçüde azalır., ve hava ayırma tesisinin çalıştırma süresi çok kısaltılır.Normal düzeltme sırasında tutulan sıvı miktarı çok artar.İnişten sonra, hava ayırma tesisinin çalıştırma süresi büyük ölçüde kısaltılır ve genel çalıştırma süresi sadece 26 ila 30 saat sürer.
6Argon fraksiyonundaki oksijen içeriği %90 civarındadır.
Kriyojenik düzeltme yoluyla doğrudan 1 ~ 2 × 10-4% 'e düşürmek için, düzeltme sütununun teorik plaka numarasına yaklaşık 180 parça, geçirgen plaka plakasına yaklaşık 300 parça gerekir.ve direnci yaklaşık 100 kPa'ya kadarAçıkçası, ham argon kule dışından boşaltmak imkansız ve yapılandırılmış ambalajın yüksekliği yaklaşık 45 metre.Bu yüzden tam düzeltme argon işleminin gerçekleşmesi mümkündür..
