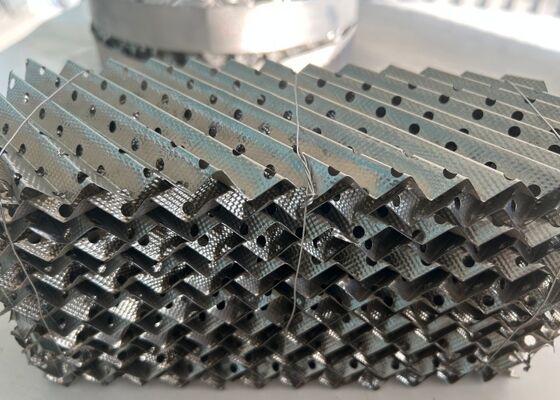

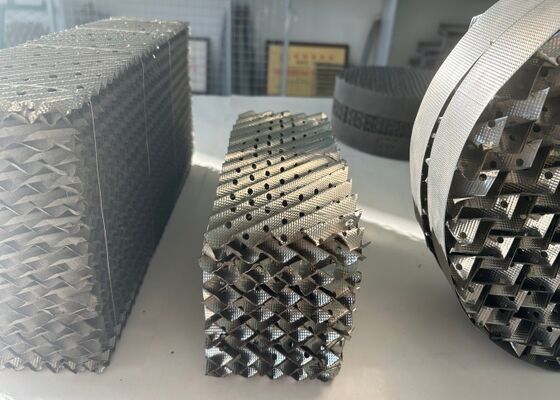

İnce Kimyasal ve Vakum Damıtma için SS304/316 Metal Perfore Paketleme
Metal Yapısal PaketlemeGiriş
Yuanhai Metal Yapısal Paketleme, her paketleme katmanının üst ve alt kısmındaki olukların geometrisinde yapılan ince bir değişiklik dışında, standart paketlemeye benzer bir yapıya sahiptir. Geometrideki bu nispeten küçük değişiklik, sıvı ve buhar fazlarının paketleme katmanı arayüzündeki akış yönündeki ani değişikliği ortadan kaldırır.
Geleneksel yapısal paketleme kapasitesi, ani yön değişikliğinin karşı akışlı sıvı ve buhar miktarını sınırladığı katman arayüzündeki akış etkileşimi ile sınırlıdır. Sıvı akışı yukarı doğru akan buhar tarafından kısıtlandıkça, sıvı katman arayüzünde birikmeye başlar, bu da basınç düşüşünü artırır ve sonuçta taşmaya yol açabilir.
Yuanhai yapısal paketlemenin geometrisi, sıvı akış kısıtlamasını ortadan kaldırır. Sıvının erken birikimi ortadan kalktığı için, yapısal paketlemenin düşük basınç düşüşü özellikleri, paketlemenin verimli çalışma aralığında daha iyi korunur. Yuanhai yapısal paketlemenin faydaları, daha küçük oluklu kıvrım boyutu, daha yüksek yüzey alanı paketlemeleri için daha önemlidir. Uygulamaya ve paketleme stiline bağlı olarak, kapasitede %40'a varan bir artış gözlemlenmiştir.
Metal Yapısal PaketlemeTeknik Özellikler
Şartname SS304 malzemesine dayanmaktadır:
| Öğe |
Yüzey Alanı m2/m³ |
Serbest Hacim
% |
P
Pa/m |
Teorik plaka
pc/plaka |
F faktörü
m/s(kg/m³)0.5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Metal Yapısal Paketleme Avantajları
| Paketlenmiş kolonlar |
Tepsi kolonları |
| Daha düşük basınç düşüşü, önemli enerji tasarrufu sağlar. (Güçte %5'ten fazla azalma mümkündür.) |
Daha yüksek basınç düşüşü, ancak daha kısa kolonlar. |
| Yüksek devir hızı yeteneği. (Tasarım kapasitesinin %40'ına kadar düşüş mümkündür.) |
Verimli çalışma için sınırlı devir hızı. (Tasarım kapasitesinin %60-70'i tipiktir.) |
| Damıtma yoluyla saf argon üretimi sağlar, bu nedenle saf bir hidrojen kaynağına gerek kalmaz. |
Yüksek basınçlı damıtmada kullanılabilir. |
Metal Yapısal PaketlemeAvantajları
Yüksek sayıda teorik plaka, büyük akı ve düşük basınç düşüşü;
Düşük çalışma yükü ile iyi performans, gaz yükünün azalmasıyla teorik plaka sayısında artış ve çalışma yükünün neredeyse alt sınırı yok;
Büyük çalışma esnekliği;
Belirgin bir amplifikasyon etkisi yok;
Hassas, büyük ve yüksek vakumlu damıtma ünitelerinin gereksinimlerini karşılayarak, damıtma ayırma sistemi, ısıya duyarlı malzeme ve yüksek saflıkta ürünler için uygun koşullar sağlar.
Metal Yapısal PaketlemeUygulama
Sıcaklığa duyarlı kimyasal ürünlerin kütle transferi
Sıvıların ve gazların uygun yanal dağılımı
Çözücü geri kazanımı
Kesikli ve sürekli damıtma
Düşük sıvı yükleme sistemleri
Paketleme yüksekliği başına en yüksek teorik aşamaları sağlamak
Sıvı tutmayı azaltmak
Kapların çalışma yüklerini ekonomik hale getirmek
