Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
boyut: | Dia: 125Y / 250Y / 350Y / 450Y | Malzeme: | 304, 316, 316L, Alümina, bakır bronz |
---|---|---|---|
özellik: | Yüksek Kütle Transferi | Adedi: | 1 metreküp |
paket: | Jumbo çanta, karton kutu veya özelleştirilmiş | Uygulama: | emme, yıkama, sıyırma |
Vurgulamak: | yapısal paketleme kolonu,damıtmada yapı paketleme |

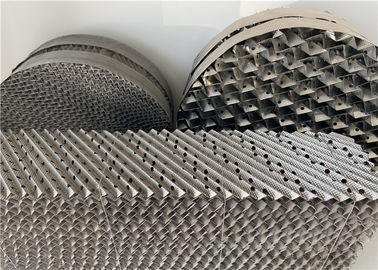

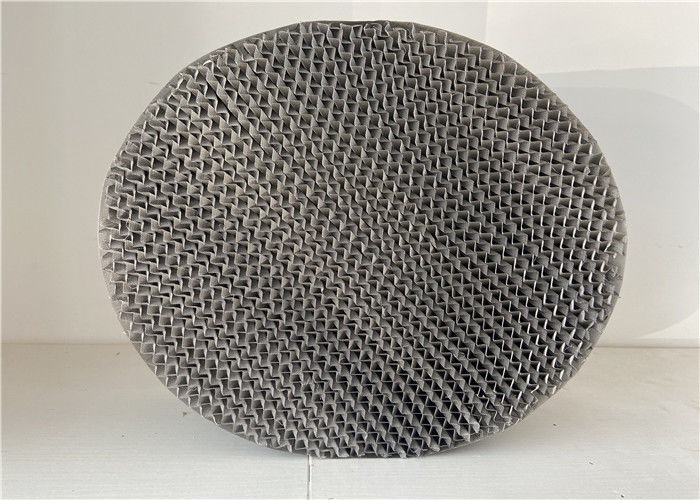

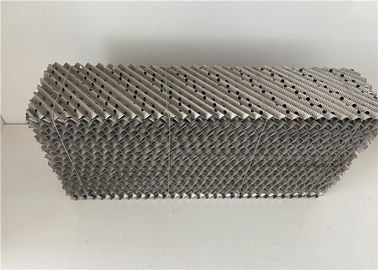

Paslanmaz Çelik 304 316L Oluklu Levha Yapılandırılmış Kolon Ambalaj 250Y
Metal Yapılı Ambalaj Ambalaj Giriş
Yuanhai Metal Structured Packing is similar in construction to standard packing, except for a subtle modification in the geometry of the corrugation at the top and bottom of each packing layer. Yuanhai Metal Yapılı Ambalaj, her ambalaj katmanının üst ve altındaki oluk geometrisinde ince bir değişiklik haricinde, yapımda standart ambalajla benzerdir. This relatively small change in geometry eliminates the abrupt change in flow direction of the liquid and vapor phases at the packing layer interface. Geometrideki bu nispeten küçük değişiklik, paketleme tabakası arayüzündeki sıvı ve buhar fazlarının akış yönündeki ani değişimi ortadan kaldırır.
Conventional structured packing capacity is limited by flow interaction at the layer interface where the abrupt directional change limits the amount of counter-flowing liquid and vapor. Geleneksel yapılandırılmış paketleme kapasitesi, ani yön değişikliğinin ters akışlı sıvı ve buhar miktarını sınırladığı katman arayüzündeki akış etkileşimi ile sınırlıdır. As the liquid flow becomes restricted by the upward-flowing vapor, the liquid begins to build up at the layer interface which increases the pressure drop and may ultimately lead to flooding. Sıvı akışı yukarı doğru akan buhar tarafından kısıtlandıkça, sıvı, basınç düşüşünü artıran ve sonuçta su basmasına yol açabilen katman arayüzünde birikmeye başlar.
The geometry of Yuanhai structured packing relieves the liquid flow restriction. Yuanhai yapılandırılmış paketlemenin geometrisi sıvı akış kısıtlamasını hafifletir. Because the premature build-up of liquid is eliminated, the low pressure drop characteristics of structured packing are better maintained throughout the efficient operating range of the packing. Sıvının erken birikmesi ortadan kalktığından, yapılandırılmış salmastranın düşük basınç düşüşü özellikleri salmastranın verimli çalışma aralığı boyunca daha iyi korunur. The benefits of Yuanhai structured packing are more significant for smaller corrugation crimp size, higher surface area packings. Yuanhai yapılandırılmış ambalajın faydaları, daha küçük oluklu kıvrım boyutu, daha yüksek yüzey alanı ambalajları için daha önemlidir. Depending on application and packing style, up to a 40% increase in capacity has been observed. Uygulama ve paketleme tarzına bağlı olarak, kapasitede% 40'a varan artış gözlenmiştir.
madde | Yüzey Aream2 / m³ | Serbest Hacim % |
P Pa / m |
Theo. Teo. plate tabak pc / plaka |
F faktörü m / s (kg / m), 0.5 |
SB-125Y | 125 | 98 | 2x10-4 | 1-1,2 | 3 |
SB-250Y | 250 | 97 | 2x10-4 | 2-2,5 | 2.6 |
SB-350Y | 350 | 94 | 2x10-4 | 3,5-4 | 2 |
SB-500Y | 500 | 92 | 3X10-4 | 4-4,5 | 1.8 |
SB-125X | 125 | 98 | 1.4x10-4 | 0.8-0.9 | 3.5 |
SB-250X | 250 | 97 | 1.8x10-4 | 1,6-2 | 3.5 |
SB-350X | 350 | 94 | 1.3x10-4 | 2,3-2,8 | 2.2 |
SB-500X | 500 | 92 | 1.8x10-4 | 2.8-3.2 | 2 |
Metal Yapılı Ambalaj Avantajları
Paketlenmiş sütunlar | Kasetli sütunlar |
Lower pressure drop leads to significant power savings. Düşük basınç düşüşü önemli ölçüde güç tasarrufu sağlar. (Greater than 5% reduction in power is possible.) (Güçte% 5'ten fazla azalma mümkündür.) | Daha yüksek basınç düşüşü, ancak daha kısa sütunlar. |
High turndown capability. Yüksek yatak açma kapasitesi. (Down to 40% of design capacity is possible.) (% 40'a kadar tasarım kapasitesi mümkündür.) | Limited turndown for efficient operation. Verimli çalışma için sınırlı yatak açma. (60-70% of design capacity is typical.) (Tasarım kapasitesinin% 60-70'i tipiktir.) |
Damıtma yoluyla argon üretimini mümkün kılar, böylece hidrojen kaynağına olan ihtiyacı ortadan kaldırır. | Yüksek basınçlı damıtma için kullanılabilir. |
Metal Yapılı Ambalaj Avantajları
1. yapılandırılmış ambalaj basınç düşüşü önemlidir
2. Yüksek verimlilik yapılandırılmış ambalaj ayırma
3. düzenli ambalaj küçük bir sıvı tutma kapasitesi
4. düzenli ambalaj boşluğu büyük
5. Cihazın başlama süresi büyük ölçüde kısalmıştır
6. Argon fraksiyonundaki oksijen içeriği yaklaşık% 90'dır.
Metal Yapılı Ambalaj Uygulama
1. Deniz suyu gidericileri
2. Atık gaz perdahlama, kurutma ve gaz, suda çözünür çözücüler emiciler
3. HCL ve H2S üretimi
4. Hava ayrımı
5. Striptizciler
6. Vakum ve atmosferik ham petrol fraksiyonlama cihazı
7. negatif basınç, normal basınç ve basınçlandırma işlemi
8. Sıvı ekstraksiyonu
9. Etilen su söndürme kulesi
