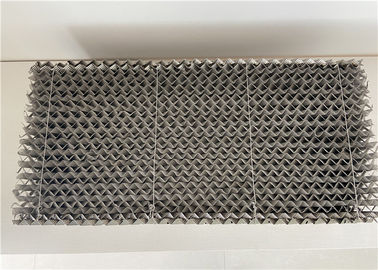

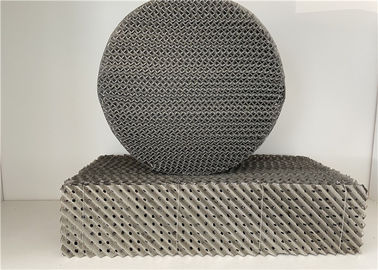

Gaz Yağı Dağıtımı İçin SS 304 Metal Yapılandırılmış Ambalaj 250Y 500Y

Gaz-Sıvı 250Y 500Y Dağıtımı İçin SS 304 Metal Yapılı Ambalaj

Metal Yapılı Ambalaj Ambalaj Giriş

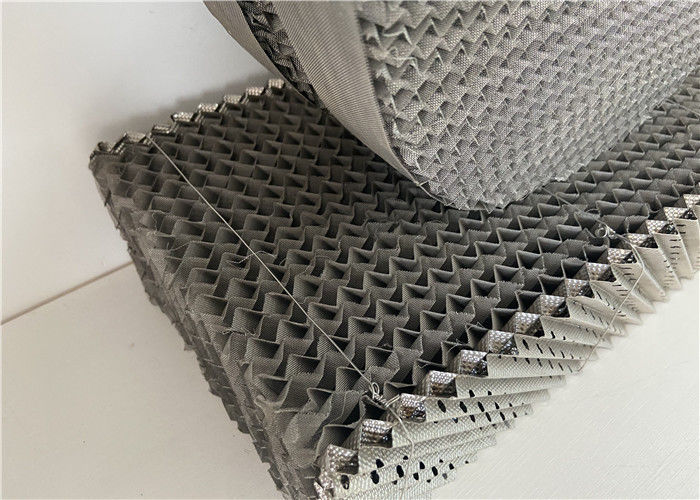

Metal Yapılı Ambalaj, yüzeyde kanal oluklu delikli plakadan yapılmıştır ve metal tel gazlı bez ambalajın yapı özelliği olarak kalır.

Metal Structure tower packing strengthens uniform liquid distribution and surface wetting ability, which increases mass transfer efficiency.Metal structured packing has feature of specific surface large, void ratio high and weight light; Metal Yapı kule paketleme, kütle transfer verimliliğini artıran düzgün sıvı dağılımını ve yüzey ıslatma yeteneğini güçlendirir.Metal yapılandırılmış ambalaj, belirli yüzey büyük, boşluk oranı yüksek ve ağırlık ışığı özelliğine sahiptir; Gas path obliquity small and regular, pressure drop low; Gaz yolu eğikliği küçük ve düzenli, basınç düşüşü düşük; Radial diffusion good, gas liquid contact sufficient. Radyal difüzyon iyi, gaz sıvı teması yeterli.

Metal Yapılı Ambalaj Uygulama

1.Deniz suyu gidericileri

2.Atık gaz perdahlama, kurutma ve gaz, suda çözünür çözücüler emiciler

3.HCL ve H2S üretimi

4. hava ayırma

5.Strippers

Vakum ve atmosferik ham petrol fraksiyonlama cihazı

7. negatif basınç, normal basınç ve basınçlandırma işlemi

8. sıvı çıkarma

9. etilen su söndürme kulesi

Metal Yapılı AmbalajAvantajları

1. yapılandırılmış ambalaj basınç düşüşü önemlidir

Since the gas-liquid two-phase membrane contact in the structured packing is different from the bubbling contact of the two phases in the sieve tray, the pressure drop of the packed tower is only 1/4 to 1/6 of the sieve tray. Yapılandırılmış salmastra içindeki gaz-sıvı iki fazlı membran teması, elek tepsisindeki iki fazın köpürme kontağından farklı olduğu için, paketlenmiş kulenin basınç düşmesi elek tepsisinin sadece 1/4 ila 1 / 6'sıdır. For example, the operating resistance of the tower on the structured packing is 3.5-4.2 kPa, the operating pressure at the bottom is only 35-45 kPa, the lower tower is still still using the sieve tray tower, and the operating resistance is not changed, so the operating pressure of the lower tower is correspondingly reduced by 0.05~ 0.06 MPa, generally 0.44 to 0.48 MPa, so that the shaft power of the air compressor can be reduced by 5% to 7%. Örneğin, kulenin yapılandırılmış ambalaj üzerindeki çalışma direnci 3.5-4.2 kPa, alttaki çalışma basıncı sadece 35-45 kPa, alt kule hala elek tepsisi kulesini kullanıyor ve çalışma direnci değil Böylece, alt kulenin çalışma basıncı buna uygun olarak 0.05 ~ 0.06 MPa, genellikle 0.44 ila 0.48 MPa azaltılır, böylece hava kompresörünün şaft gücü% 5 ila% 7 oranında azaltılabilir.

2. Yüksek verimlilik yapılandırılmış ambalaj ayırma

The lower the operating pressure of the upper column, the greater the separation of oxygen, nitrogen and argon, especially the separation of oxygen and argon. Üst kolonun çalışma basıncı ne kadar düşük olursa, oksijen, azot ve argonun ayrılması, özellikle oksijen ve argonun ayrılması o kadar büyük olur. Generally, the extraction rate of oxygen can be increased by 1% to 3%, and the extraction rate of argon can be increased by 5%. Genel olarak, oksijen ekstraksiyon oranı% 1 ila% 3 arttırılabilir ve argonun ekstraksiyon oranı% 5 artırılabilir. 10%, practice has proved that the oxygen extraction rate of air separation equipment has reached more than 99%, and the extraction rate of argon has reached more than 80%. % 10, uygulama, hava ayırma ekipmanının oksijen çıkarma oranının% 99'dan fazla olduğunu ve argonun çıkarma oranının% 80'den fazla olduğunu kanıtlamıştır.

The extraction rate of the distillation column depends to a large extent on the amount of expansion air entering the upper column, especially for the extraction rate of argon, so the isentropic efficiency of the turboexpander and the supercharging of the supercharger are continuously improved. Damıtma kolonunun ekstraksiyon oranı büyük ölçüde, özellikle argonun ekstraksiyon oranı için üst kolona giren genleşme havası miktarına bağlıdır, bu nedenle turbo genleştiricinin izentropik verimliliği ve süperşarjerin süperşarjı sürekli olarak iyileştirilir. The ratio is the key to increasing the extraction rate of the distillation column. Oran, damıtma kolonunun ekstraksiyon oranını arttırmanın anahtarıdır.

3. düzenli ambalaj küçük bir sıvı tutma kapasitesi

The volume of the structured packed column is generally only 1% to 6% of the column volume, while the holding capacity of the sieve column is 8% to 10% of the column volume. Yapılandırılmış paketlenmiş kolonun hacmi genellikle kolon hacminin sadece% 1 ila% 6'sı iken, elek kolonunun tutma kapasitesi sütun hacminin% 8 ila% 10'udur. The small liquid holding capacity means that the liquid stays in the tower for a short time and the operating pressure drop is small, which is beneficial to the operation of the variable working condition. Küçük sıvı tutma kapasitesi, sıvının kulede kısa bir süre kalması ve çalışma basıncı düşüşünün küçük olması anlamına gelir, bu da değişken çalışma koşulunun çalışması için faydalıdır. The structured packing tower can be designed in the range of 40% to 120%. Yapısal paketleme kulesi% 40 ila% 120 aralığında tasarlanabilir. The oxygen production of the upper tower of the 12000m3/h air separation plant of Shanggang No. 5 Plant can be adjusted within the range of 9000~14000mm3/h, and the operating load range is only 75%~117%. Shanggang No. 5 Fabrikasının 12000m3 / s hava ayırma tesisinin üst kulesinin oksijen üretimi 9000 ~ 14000mm3 / s aralığında ayarlanabilir ve çalışma yükü aralığı sadece% 75 ~% 117'dir.

4. düzenli ambalaj boşluğu büyük

The structured packing has a void ratio of more than 95%. Yapılandırılmış ambalajın boşluk oranı% 95'ten fazladır. In the sieve tray tower, the orifice plate area accounts for 80% of the tower section, and the opening ratio is 8% to 12%, which are far less than the void ratio of the filler layer. Elek tablası kulesinde, delik plakası alanı kule bölümünün% 80'ini oluşturur ve açılma oranı, dolgu katmanının boşluk oranından çok daha az olan% 8 ila% 12'dir. For the same load, the tower of the packed tower is smaller than the sieve tower; Aynı yük için, paketlenmiş kulenin kulesi elek kulesinden daha küçüktür; in general, the cross-sectional area is only about 70% of the sieve tower, which is advantageous for large-scale air separation equipment. genel olarak, enine kesit alanı, büyük ölçekli hava ayırma ekipmanı için avantajlı olan elek kulesinin sadece% 70'i kadardır.

5. Cihazın başlama süresi büyük ölçüde kısalmıştır

The starting process of the air separation equipment is no product output operation, so shortening the starting time is one of the ways to save energy and reduce consumption of the air separation equipment. Hava ayırma ekipmanının başlatma işlemi ürün çıkış işlemi değildir, bu nedenle başlatma süresinin kısaltılması enerji tasarrufu ve hava ayırma ekipmanının tüketimini azaltmanın yollarından biridir. The starting time of the air separation equipment refers to the time required to start the expansion machine to the oxygen output. Hava ayırma ekipmanının başlama zamanı, genleşme makinesini oksijen çıkışına başlatmak için gereken süreyi ifade eder. After the completion of the packing, the amount of liquid held during normal rectification is greatly reduced, and the start-up time of the air separation plant is greatly shortened. Ambalajın tamamlanmasından sonra, normal düzeltme sırasında tutulan sıvı miktarı büyük ölçüde azaltılır ve hava ayırma tesisinin başlama süresi büyük ölçüde kısalır. After the conventional packing is used in the upper tower, the amount of liquid held during normal rectification is greatly increased. Üst ambalajda geleneksel paketleme kullanıldıktan sonra, normal düzeltme sırasında tutulan sıvı miktarı büyük ölçüde artar. After the descent, the start-up time of the air separation plant is greatly shortened, and the general start-up time only takes 26 to 30 hours. İnişten sonra, hava ayırma tesisinin başlatma süresi büyük ölçüde kısalır ve genel başlatma süresi sadece 26 ila 30 saat sürer.

6. Argon fraksiyonundaki oksijen içeriği yaklaşık% 90'dır.

To reduce directly to 1~2×10-4% by cryogenic rectification, the theoretical plate number of the rectification column needs about 180 pieces, the sieve plate plate needs about 300 pieces, and the resistance is up to about 100 kPa. Kriyojenik düzeltme ile doğrudan% 1 ~ 2 × 10-4'e düşürmek için, düzeltme kolonunun teorik plaka numarası yaklaşık 180 parçaya ihtiyaç duyar, elek plaka plakası yaklaşık 300 parçaya ve direnç yaklaşık 100 kPa'ya kadardır. Obviously, the crude argon is It is impossible to discharge the outside of the tower, and the height of the structured packing is about 45m. Açıkçası, ham argon, Kulenin dışını boşaltmak imkansızdır ve yapılandırılmış ambalajın yüksekliği yaklaşık 45 m'dir. The resistance is only 14 to 16 kPa, so the realization of the full rectification argon process is possible. Direnç sadece 14 ila 16 kPa'dır, bu nedenle tam düzeltme argon işleminin gerçekleştirilmesi mümkündür.
