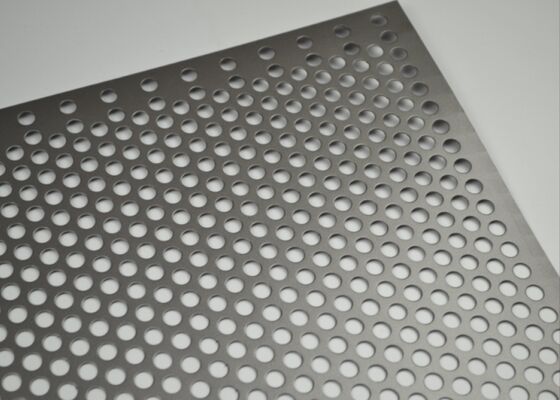

Mühendislik Filtrasyon Perforasyonlu Tel Ağ Akustik ve Mimarlık
Ürün Genel Görünümü
Perforasyonlu tel örgü, delik geometrisinin, pitch'in,ve plaka kalınlığı, tasarımcılar yapısal sertliği korurken hava akışını, basınç düşüşünü, filtrasyon tutma, akustik difüzyon, ışık iletimini ve görsel bulanıklığı hassas bir şekilde ayarlayabilirler.Bu ürün hattı HVAC filtreleme çerçevelerini hedeflemektedirAşağıdaki spesifikasyon seti ve veri örnekleri mühendislik seçimini ve tedariklerini yardımcı olmak için sunulmaktadır.
Üretim, Toleranslar ve Kenar Şartları
Perforasyon, parti boyutuna, delik karmaşıklığına ve plaka kalınlığına bağlı olarak mekanik delikleme veya CNC lazer / su jeti kesimi ile gerçekleştirilir.Burrs en aza indirmek için araç boşluğu optimizasyonu, kalın plakalar için ilerici ölçekleme aşaması ve malzeme verimini en üst düzeye çıkarmak için yuvalama stratejileri. Ana tolerans dikkate alınması: delik çapı toleransı (± 0.05 ± 0.2 mm tipik),delik merkezden merkezine tolerans (± 0).5 mm) ve perforasyon sonrası levha düzlüğü (1 m üzerinde mm olarak belirtilmiştir). Eğilecek veya kaynaklanacak paneller için, minimum perforasyon olmayan bir marj (genellikle 10 mm) korunmalıdır.Üreticiler, montajı basitleştirmek için önceden şekillendirilmiş flensler veya çerçeveli paneller sunabilir..
Teknik veri tablosu
| Parametreler |
Tipik Aralık |
Not: |
| Malzemeler |
SS 304 / 316, Karbon Çelik, Al 3003 |
Korozyon ve dayanıklılık ihtiyaçlarına göre seçin |
| Delik çapı |
0.5 25 mm |
Küçük delikler daha ince levhalar ve daha ince aletler gerektirir. |
| Plaka kalınlığı |
0.3 15 mm |
Kalın levhalar özel alet veya kesme gerektirebilir |
| Açık Alan |
% 5 ̇ % 70 |
Delik geometrisinin ve tonumun fonksiyonu |
| Standart Sayfa Boyutları |
1000×2000 / 1220×2440 mm |
Özel boyutlar ve yuva kesimleri mevcuttur |
| Tahammül |
Çukur Ø: ±0,05 ∼0,2 mm; Çarpım: ±0,1 ∼0,5 mm |
Aletlere ve kalite kontrolüne bağlı. |
| Yüzeyleri bitiriyor |
Galvanize, toz kaplama, anodizasyon, cilalama |
Çevre seçimi önerilir |
Akustik Davranış & Kompozit Montajlar
Tek bir delikli panel, mütevazı bir difüzyon ve kısmi enerji kaybı sağlar; delikli katman emici destekle (mineral yün, köpük) birleştirildiğinde önemli bir ses emilimi elde edilir.,En yüksek emme frekansını ve bant genişliğini, emici kalınlığı, arka boşluk derinliği ve delme açık alanı belirler.HVAC veya kabın uygulamalarında orta frekans emilimini hedeflemek için 20 ∼ 80 mm'lik bir arka boşluk üzerindeki % 10 ∼ 25% açık alanı olan delikli bir kaplama kullanın..
Kurulum, Bakım ve Yaşam Döngüsü Düşünceleri
Kurulum dostu seçenekler arasında önceden delinen montaj delikleri, fabrika şeklinde yapılan sertleştirme kabukları ve kapalı çerçeveler vardır.316 paslanmaz çelik veya sağlam kaplama sistemlerini belirtmek ve varlık yönetim planında fedakar bakım döngüleri sağlamakGünlük bakım: görsel inceleme, periyodik temizlik (sürütme, yıkama) ve gerektiğinde yeniden kaplama.Yaşam döngüsü maliyetleri, başlangıçtaki malzeme primini uzun vadeli bakım tasarruflarına karşı dahil etmelidir..
